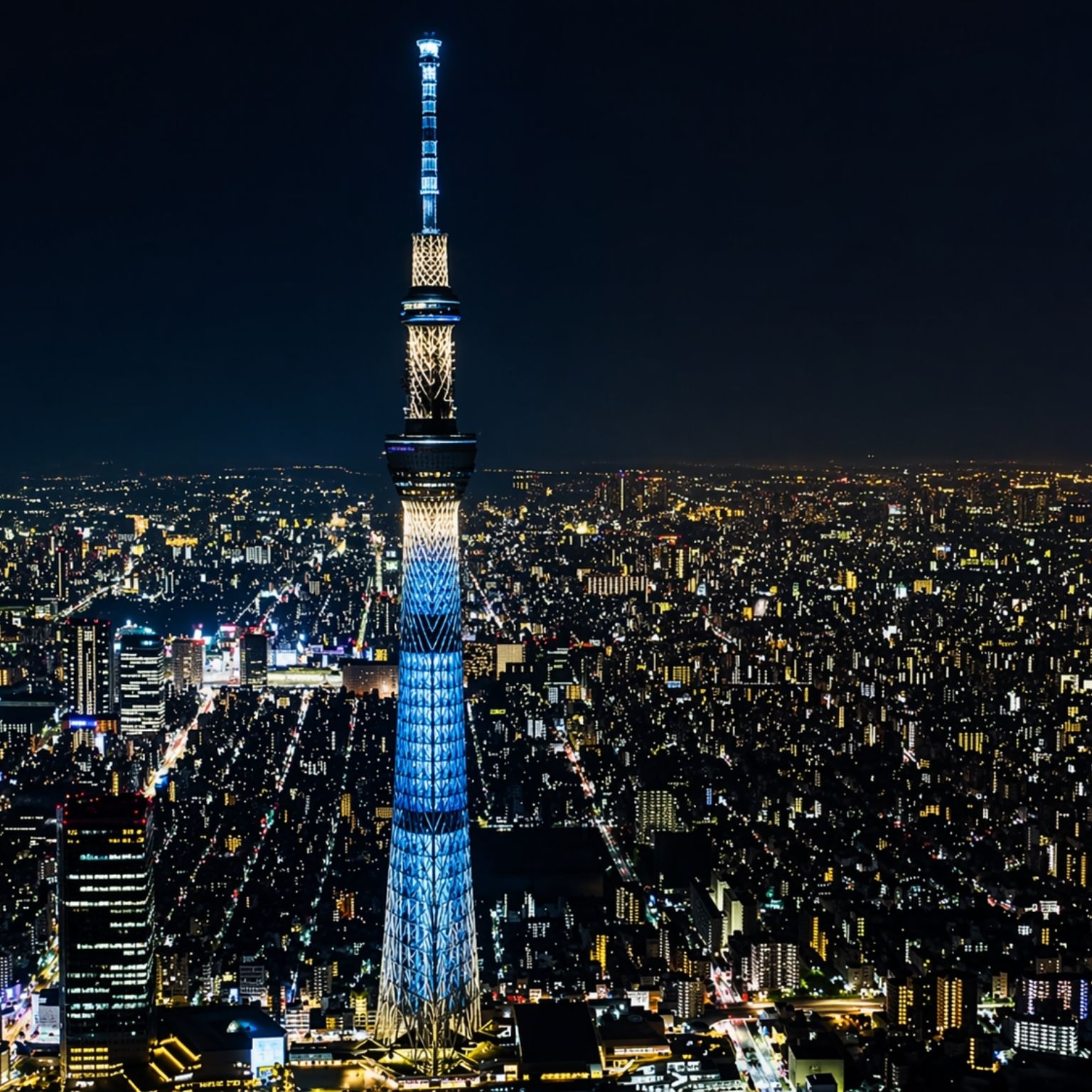

No Japão, a Tokyo Skytree virou torre de transmissão estratégica ao usar fundação triangular no lodo e o sistema shimbashira, reduzindo até 50% da oscilação para manter 35 milhões conectados.
Construir uma torre de 634 metros no meio de Tóquio, em um terreno que já foi o fundo macio de uma antiga baía, seria desafiador em qualquer lugar. No Japão, isso vira uma prova de fogo: a região registra cerca de 1.500 tremores por ano, e qualquer superestrutura alta demais pode oscilar como uma alavanca gigante sob vento e abalos sísmicos.
Foi essa equação que os engenheiros precisaram resolver ao erguer a Tokyo Skytree, a torre de transmissão mais alta do mundo, iniciada em 2008 e concluída em 2012. A missão era clara: manter o sinal estável para a maior área urbana do planeta, onde mais de 35 milhões de pessoas vivem, e garantir que a comunicação continue funcionando mesmo quando a cidade entra em modo de emergência.
Por que o Japão precisou de uma torre de 634 metros para manter o sinal estável
Por muitos anos, a transmissão de TV em Tóquio dependia principalmente da Tokyo Tower, de 333 metros, que cobria bem a região quando o horizonte era mais baixo. Mas, ao entrar no século 21, os prédios altos se multiplicaram, enfraquecendo o sinal. O problema ficou ainda mais sensível quando o Japão migrou para a transmissão digital terrestre, que exige estabilidade muito maior.
-
Casa pré-fabricada de aço chega pronta em caminhão, pode ser instalada no mesmo dia e promete transformar terrenos rurais e hospedagens em moradias completas sem meses de obra tradicional
-
Casal construiu casa de mais de 100 m² sozinho em chácara de 5.000 m², passou mais de um ano sem fins de semana e agora mostra o lar inacabado que virou símbolo de fé, esforço e recomeço no campo
-
Quanto um eletricista cobra para instalar um ar-condicionado split? Valores variam de R$ 300 a R$ 650 e devem levar em conta fatores como a distância entre as unidades interna e externa, a necessidade de adaptações elétricas e a realização de trabalho em altura, que estão entre os principais itens que encarecem o serviço
-
Hong Kong tem arranha-céus de luxo, mas 220 mil pessoas vivem em “apartamentos-caixa” de até 8 m²: nova lei tenta acabar com moradias minúsculas, banheiro ao lado da cozinha e quartos menores que vaga de estacionamento sem expulsar os mais pobres da cidade
A Skytree surgiu como resposta: uma torre de 634 metros, com deck de observação a 450 metros, projetada para manter cobertura estável em um raio de até 100 quilômetros pela Grande Tóquio, mesmo em meio a milhares de edifícios altos.
A fundação triangular no lodo que segura a torre como um tripé subterrâneo
Antes de a primeira peça aparecer acima do solo, o maior risco estava embaixo. A base foi construída sobre camadas sedimentares macias, com MUD e solo fraco de baixa capacidade de suporte, herança da antiga Baía de Tóquio. Em torres muito altas, vento e terremotos geram um efeito de “alavanca”: um lado sofre compressão intensa, enquanto o outro pode sofrer forças de tração, criando tendência de arrancamento.
Para lidar com isso, os engenheiros aplicaram o princípio de fundações por atrito, com elementos que “seguram” a estrutura pela fricção com o solo ao redor. Na Skytree, isso virou um sistema de 131 elementos de fundação em paredes de concreto armado, organizados em layout triangular sob a base.
O sistema funciona como três grandes agrupamentos nos cantos do triângulo da torre. Cada agrupamento usa paredes de concreto armado com cerca de 1,2 metro de espessura, descendo até aproximadamente 50 metros de profundidade. Essas bases são conectadas por paredes igualmente profundas, formando um ancoramento espacial unificado no subsolo. A geometria tipo tripé distribui cargas em três direções e aumenta a resistência contra torção e tombamento, justamente o que uma torre de 634 metros precisa enfrentar no Japão.
37 mil peças de aço e uma geometria que muda do triângulo para o círculo
O segundo desafio foi o espaço: a torre precisava ser aproximadamente duas vezes mais alta que a Tokyo Tower, mas em um terreno com apenas um quarto da área de base. Isso empurrou a esbeltez para uma proporção de 9 para 1, elevando o risco de instabilidade ao vento.
A solução adotou o princípio de X bracing, que distribui cargas de vento pela “pele” estrutural externa. A estrutura portante externa foi montada com 37.000 componentes de aço de alta resistência. Na base, foram usados tubos de aço com diâmetro máximo de até 2,3 metros e espessura de 10 cm, formando milhares de treliças espaciais triangulares.
O triângulo, do ponto de vista mecânico, preserva forma sob forças laterais, e a treliça aberta permite que o ar atravesse o corpo da torre, reduzindo a pressão direta do vento. Essa combinação foi calculada para suportar ventos extremos de até 80 metros por segundo, com um limiar associado a um intervalo de recorrência de 2.000 anos.
Além disso, a própria forma da torre muda com a altura: começa com seção triangular no solo, como um tripé que amplia a estabilidade, e vai se transformando gradualmente em um círculo perfeito. Essa transição geométrica ajuda a reduzir vórtices de ar atrás da estrutura e limita vibração lateral, um detalhe decisivo para uma estrutura tão esbelta em uma região sísmica do Japão.
O núcleo inspirado em pagodas que corta até 50% da oscilação em terremotos
Em um país no Anel de Fogo do Pacífico, tremor não é exceção. Em uma torre de 634 metros, o terremoto não só desloca lateralmente a estrutura como também pode gerar risco de ressonância entre o solo e o edifício, amplificando a oscilação.
Para reduzir a vibração, a Skytree usa um núcleo central de concreto chamado shimbashira, inspirado em torres pagoda tradicionais. O núcleo tem cerca de 8 metros de diâmetro e se estende a aproximadamente 375 metros de altura dentro do corpo da torre.
Nos primeiros 125 metros acima da fundação, esse núcleo fica diretamente conectado à estrutura de aço para aumentar a rigidez. Acima disso, ele deixa de ser rigidamente preso e passa a se conectar por um sistema de amortecedores a óleo, permitindo que núcleo e estrutura oscilem fora de fase durante um terremoto. Modelos de cálculo e testes indicam que esse sistema pode reduzir o deslocamento total em até cerca de 50% em um evento sísmico forte.
Na base do núcleo, a torre ainda usa seis apoios de isolamento sísmico de borracha, com cerca de 1,4 metro de espessura. Eles funcionam como uma camada flexível que deforma para absorver parte da energia antes de ela subir pela estrutura. A combinação núcleo shimbashira, amortecedores a óleo e isolamento na base foi pensada para manter estabilidade operacional no Japão, inclusive sob tremores mais severos.
Os ajustes no topo: amortecedores de 40 e 25 toneladas e vidro para ventos de 100 m/s
Depois de ultrapassar 400 metros, a preocupação vira precisão geométrica. A antena principal fica a mais de 600 metros, e pequenas vibrações no topo podem comprometer estabilidade do sistema de transmissão.
Por isso, a Skytree recebeu dois tuned mass dampers, de cerca de 40 toneladas e 25 toneladas, instalados por volta de 620 e 625 metros. Eles oscilam fora de fase com o movimento da torre para cancelar parte da energia causada por ventos fortes nessa altura, estabilizando a zona de transmissão.
Já nas áreas de visitação, ao redor dos decks em torno de 350 e 450 metros, a estrutura de fechamento usa mais de 10.000 painéis de vidro laminado multicamadas, capazes de suportar ventos de até cerca de 100 metros por segundo. Além da segurança, esses painéis ajudam a manter vedação e estabilidade de pressão nos pavimentos funcionais, mantendo a operação confiável em condições extremas no Japão.
O que muda na prática: 35 milhões conectados e um raio de 100 km de cobertura
Quando entrou oficialmente em operação em 2012, a Tokyo Skytree não apenas substituiu a Tokyo Tower no sistema de transmissão digital terrestre. Ela reorganizou a capacidade de envio de sinal da Grande Tóquio, a maior região urbana do mundo, com mais de 35 milhões de habitantes.
Com 634 metros de altura, a antena de transmissão cobre um raio de aproximadamente 100 km, entregando sinal confiável mesmo em um cenário urbano denso e cheio de prédios altos. E o papel vai além da TV: em um país sujeito a grandes terremotos, tufões e desastres em escala regional, manter comunicação contínua é parte da infraestrutura básica da cidade. A Skytree foi projetada para operar de forma estável inclusive em situações de emergência, de tremores fortes a apagões amplos.
Qual dessas soluções da Tokyo Skytree mais te impressiona: a fundação triangular no lodo, a pele de aço com 37 mil peças, ou o núcleo shimbashira que reduz até 50% da oscilação?
-
