O auditório esférico de Los Angeles combina concreto, cobertura de vidro de 350 toneladas, fundações profundas e isolamento sísmico capaz de controlar o movimento da estrutura, reduzindo a transferência das forças do solo durante terremotos sem deixar o prédio totalmente rígido.
Uma esfera de aproximadamente 38 metros de altura, construída para receber cerca de mil espectadores, parece repousar sobre somente quatro pontos. A estrutura faz parte do Academy Museum of Motion Pictures, em Los Angeles, nos Estados Unidos, e abriga o Teatro David Geffen.
A sustentação depende de quatro megacolunas de concreto armado e oito isoladores sísmicos. Esses componentes permitem que o auditório se mova de maneira controlada durante um terremoto, reduzindo a passagem direta das forças do solo para a estrutura.
A informação foi publicada pela American Society of Civil Engineers, entidade profissional de engenharia civil dos Estados Unidos. O museu abriu suas portas ao público em setembro de 2021, com a esfera já integrada ao edifício histórico vizinho.
-
Agricultores retiraram pedras vulcânicas dos campos, empilharam 22 mil quilômetros de muros sem argamassa e criaram uma barreira que deixa o ar passar, reduz a erosão e protege plantações há mais de mil anos
-
Em vez de escavar um túnel aos poucos sob uma ferrovia movimentada, engenheiros construíram uma estrutura curva de 155 metros ao lado dos trilhos e empurraram 11 mil toneladas de concreto a apenas 1,5 metro por hora
-
Uma casa de apenas 20 metros quadrados prova que dá para viver bem em quase nada: o tour por essa minicasa revela cozinha, quarto e sala encaixados como um quebra-cabeça, com soluções de marcenaria que fazem o espaço minúsculo parecer o dobro do tamanho
-
Sem emprego e sem dinheiro para o aluguel, um casal juntou mais de 10 mil garrafas de vidro descartadas e, uma a uma, ergueu com as próprias mãos a casa própria que não conseguia comprar, transformando o que era lixo colorido nas paredes de um lar de verdade
A esfera de 38 metros concentra seu peso sobre quatro pontos
O tamanho do auditório torna a solução estrutural ainda mais impressionante. Além de receber cerca de mil pessoas, a construção combina paredes curvas de concreto com uma cobertura de vidro de aproximadamente 350 toneladas.
Todo esse peso chega a somente quatro megacolunas de concreto armado. Elas são muito maiores e mais resistentes do que as colunas usadas em construções comuns, pois precisam conduzir as cargas da esfera até as fundações.
A estrutura não depende apenas dos quatro apoios visíveis. Abaixo deles existem grandes blocos de concreto conectados a dezenas de estacas, que entram profundamente no terreno e espalham o peso por uma área maior.
Na prática, o auditório parece apoiado em poucos pontos, mas sua base continua extensa. As megacolunas, os blocos e as estacas formam um caminho resistente entre a esfera e o solo.

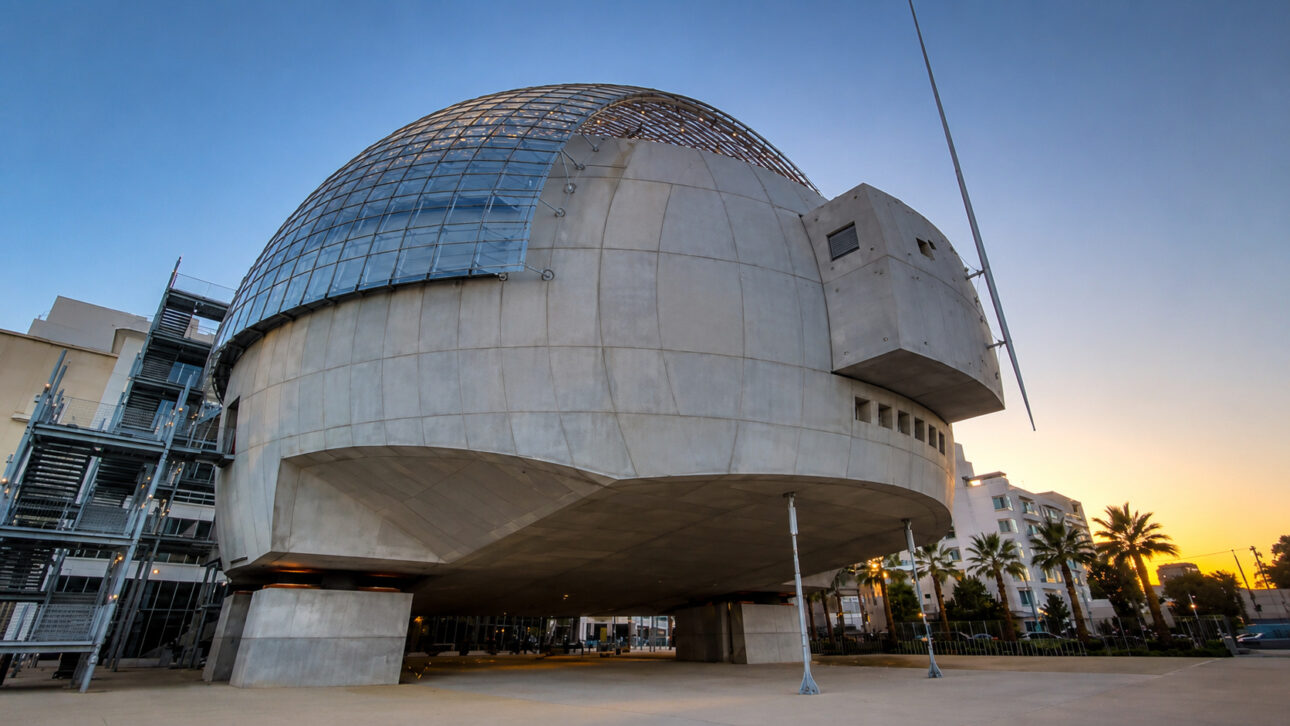

Deixar o prédio se mover pode ser mais seguro
Uma construção totalmente rígida tende a acompanhar com maior intensidade os movimentos rápidos do terreno. Durante um terremoto, essa força pode alcançar colunas, vigas, lajes, paredes e conexões.
O isolamento sísmico muda essa relação. Em vez de prender a esfera diretamente ao solo, o sistema cria uma separação controlada entre as fundações e o auditório.
Os isoladores permitem que a parte superior se desloque dentro dos limites considerados no projeto. Com isso, uma parcela menor do movimento chega diretamente à estrutura principal.
Essa técnica não deixa o edifício imune a terremotos e não garante ausência total de danos. Sua função é reduzir e controlar a transferência das forças, oferecendo à construção uma forma planejada de responder ao movimento do terreno.
Oito isoladores trabalham sobre quatro megacolunas

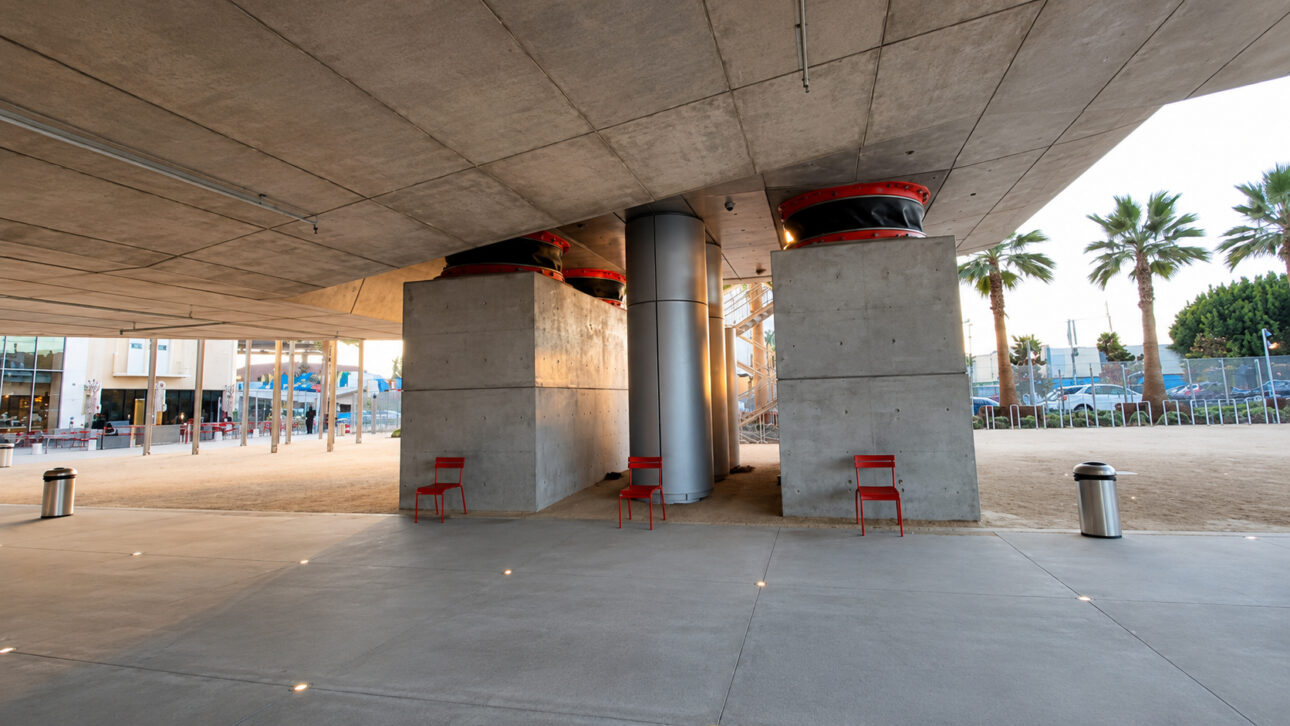

O auditório utiliza oito isoladores sísmicos, distribuídos em pares. Cada uma das quatro megacolunas recebe dois componentes entre o apoio de concreto e a estrutura esférica.
Esses isoladores sustentam o peso do edifício durante o uso normal. Quando o solo se move, eles também permitem um deslocamento controlado entre as fundações e a esfera.
A American Society of Civil Engineers, entidade profissional de engenharia civil dos Estados Unidos, detalhou a distribuição dos isoladores e a ligação entre os principais elementos da construção.
A solução concentra uma função decisiva em somente oito componentes, mas eles não trabalham sozinhos. O sistema também depende da resistência das megacolunas, dos grandes blocos de concreto e das estacas instaladas abaixo do terreno.

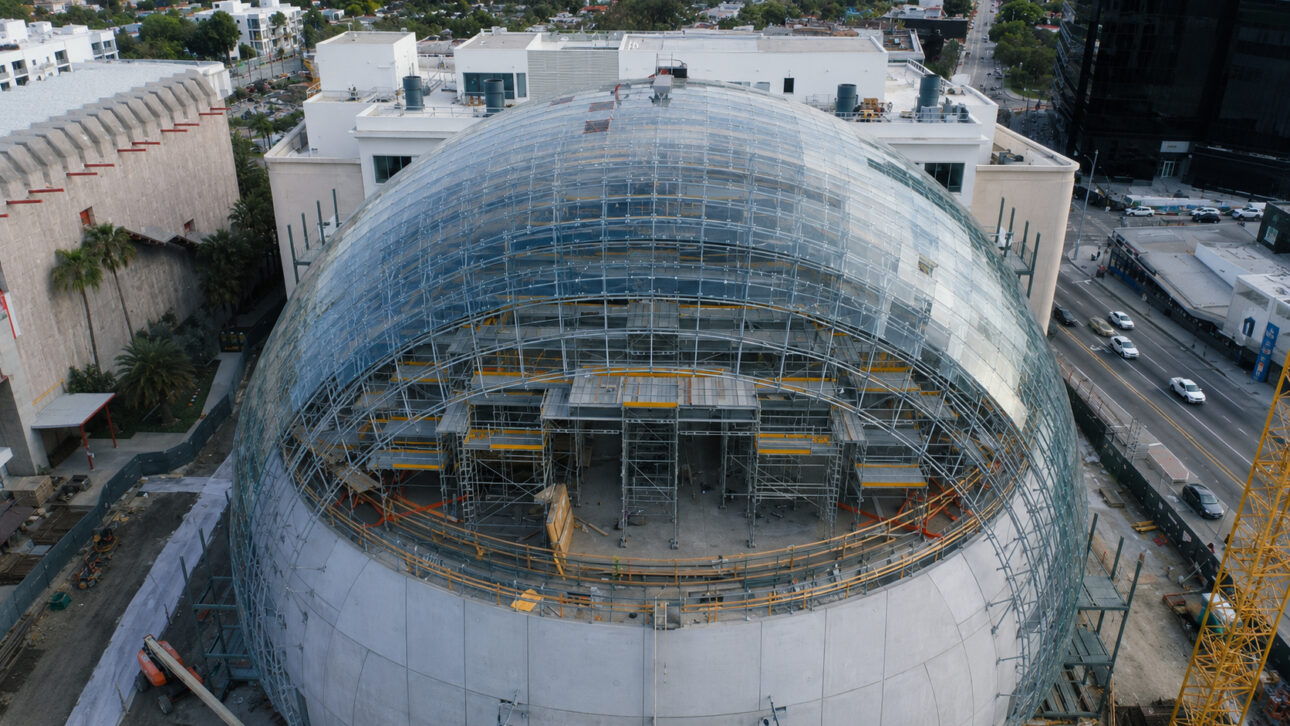

Cobertura de vidro adiciona aproximadamente 350 toneladas
A parte superior do auditório possui uma grande cobertura de vidro, responsável pela aparência esférica do conjunto. Seu peso aproximado chega a 350 toneladas, carga que também precisa passar pelas megacolunas e chegar às fundações.
Essa cobertura não é apenas um acabamento colocado sobre a construção. Ela integra um conjunto no qual concreto, aço, vidro, apoios e fundações precisam funcionar juntos.
O formato curvo também exige controle preciso das cargas. O peso não pode permanecer concentrado em pontos inadequados, pois precisa seguir um caminho calculado até os quatro apoios principais.
Por isso, a aparente leveza da esfera esconde uma estrutura de grande porte. A cobertura transparente oferece uma imagem delicada, enquanto a base utiliza concreto armado, fundações profundas e isoladores sísmicos.
Três passarelas ligam construções que se movem de formas diferentes
A esfera não está isolada do restante do museu. Três passarelas conectam o auditório ao edifício histórico vizinho e permitem a circulação entre as duas construções.
O desafio aparece durante um terremoto. A esfera pode se deslocar sobre os isoladores, enquanto o prédio histórico apresenta outro comportamento. Isso significa que as duas construções podem se mover em direções ou intensidades diferentes.
Se as passarelas fossem completamente rígidas, elas poderiam receber forças elevadas e transferir movimentos de uma estrutura para a outra. As conexões foram preparadas para acomodar essa diferença.
As passagens permanecem firmes durante o uso comum, mas conseguem girar ou deslizar quando a esfera se desloca. Assim, elas continuam ligando os edifícios sem impedir o movimento previsto para o auditório.

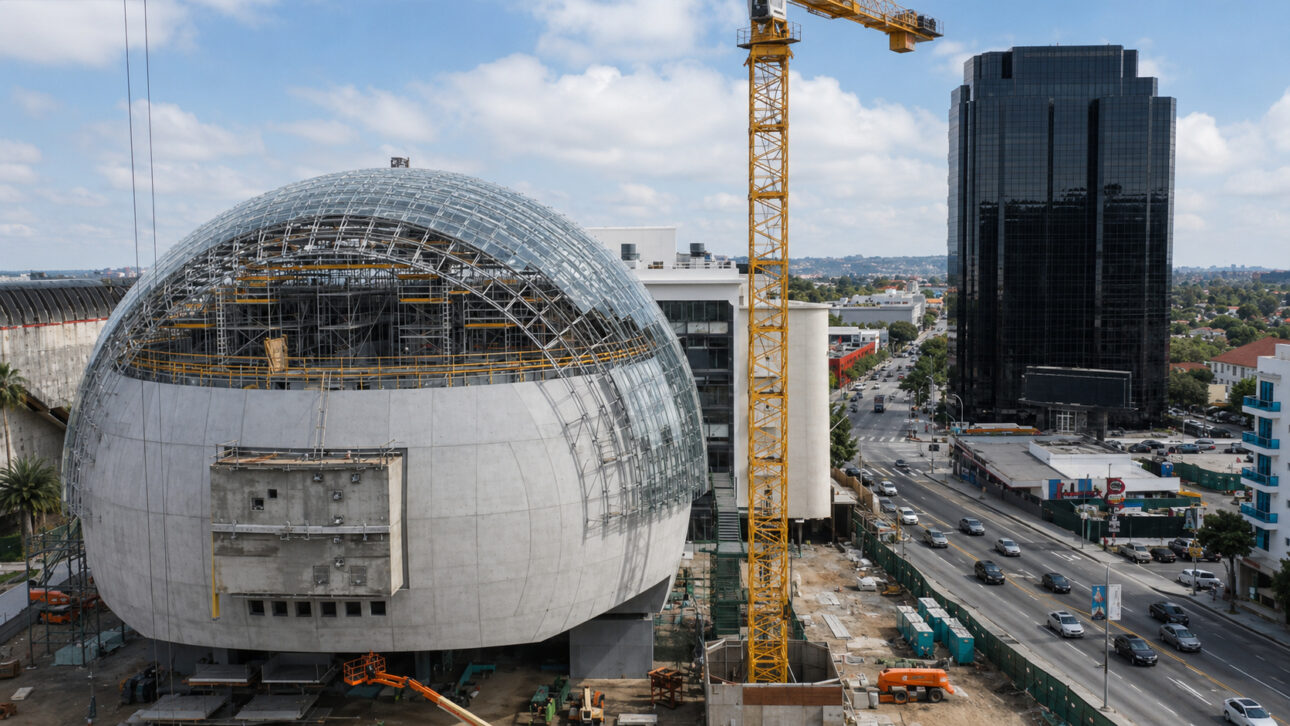

Fundações profundas sustentam o sistema abaixo do solo
As quatro megacolunas ficam apoiadas sobre grandes blocos de concreto. Esses blocos recebem as cargas concentradas nos apoios e as distribuem para dezenas de estacas.
As estacas levam o peso para camadas mais profundas do terreno. Isso impede que toda a carga da esfera, da cobertura e do auditório fique concentrada apenas na superfície.
A fundação também oferece a base resistente necessária para os isoladores funcionarem. Enquanto as estacas e os blocos permanecem firmes, os componentes instalados acima controlam o movimento da esfera.
O resultado é uma combinação de funções. A fundação recebe o peso, as megacolunas conduzem as cargas e os isoladores reduzem a passagem direta das forças provocadas pelo terremoto.
Solução traz uma lição importante para a engenharia
O projeto foi desenvolvido para Los Angeles, região onde terremotos influenciam diretamente as decisões de engenharia. Isso não significa que o mesmo sistema possa ser copiado em qualquer obra sem estudos específicos.
Cada construção precisa considerar o solo, o peso, o formato, o uso do edifício e os movimentos previstos no local. No Brasil, a escolha de isoladores também dependeria de análises próprias para cada projeto.
Ainda assim, a esfera deixa uma lição clara: resistir não significa impedir todo movimento. Em determinadas situações, permitir um deslocamento calculado pode reduzir as forças recebidas pela construção.
O auditório reúne 38 metros de altura, capacidade para cerca de mil pessoas, quatro megacolunas, oito isoladores e três passarelas móveis. A engenharia transforma esses elementos em um único sistema, preparado para sustentar o peso e controlar os efeitos dos terremotos.
A esfera não está simplesmente equilibrada sobre quatro colunas. Ela se apoia em fundações profundas e usa componentes capazes de separar parte do movimento do solo da estrutura principal.
