Português
Inglês
Espanhol
9 min de leitura
0 comentários
O forno primitivo da Idade do Ferro foi reconstruído em La Muela, Zaragoza, por quatro ferreiros que combinaram argila, carvão vegetal e limonita para repetir um processo metalúrgico antigo, atingir entre 1200 e 1300 graus e extrair uma lupia de ferro após dezenas de cargas sucessivas em dois dias contínuos.
O forno primitivo da Idade do Ferro voltou a operar em La Muela, na província de Zaragoza, pelas mãos do mestre ferreiro Thomas Mink, do cuteleiro Pablo Tena, do ferreiro Nacho Díaz e do ferreiro e forjador Miguel Ángel Martínez Luque. A proposta era direta e ambiciosa ao mesmo tempo: reconstruir um sistema de redução semelhante aos usados há mais de 2.500 anos para transformar limonita em ferro metálico usando apenas argila, carvão vegetal e controle rigoroso de temperatura.
O resultado foi mais do que uma demonstração artesanal. A experiência mostrou, em escala prática, como um processo antigo dependia de detalhes técnicos muito precisos, da preparação do barro ao tamanho do carvão, da secagem da chaminé ao posicionamento da ventaneira. Quando o forno finalmente entrou em regime de trabalho, a câmara interna alcançou entre 1200 e 1300 °C, patamar suficiente para formar a lupia, também chamada de ferro-esponja, núcleo bruto a partir do qual o metal pode ser refinado.
Como o forno foi construído para não ruir antes da queima
A montagem do forno primitivo da Idade do Ferro começou pela preparação da argila.
-
Com cerca de 30 metros de comprimento e motores que passam de 3.000 cavalos, um único rebocador é capaz de exercer mais de 100 toneladas de força de tração e manobrar com precisão um navio de quase 400 metros e mais de 200 mil toneladas dentro de um porto
-
Um turista brasileiro arriscou a própria vida ao pular a grade de proteção e descer até as águas das Cataratas do Iguaçu para recuperar um celular que havia deixado cair, numa cena flagrada por outros visitantes na manhã deste sábado, no lado brasileiro do parque em Foz do Iguaçu
-
Brasileiro larga tudo, vai ser pedreiro em Portugal e revela quanto ganha lá
-
Maior fabricante de automóveis do mundo fecha fábrica com 1,5 mil funcionários no Brasil: Toyota encerra unidade que produziu mais de 1 milhão de veículos e prepara investimento de R$ 11 bilhões
O barro foi peneirado para retirar pedras maiores e resíduos que atrapalhariam a estrutura, mas pequenas partículas foram mantidas porque ajudariam depois no comportamento químico do conjunto. A umidade também exigia atenção.
Barro molhado demais significava risco imediato de desabamento, especialmente porque a chaminé seria erguida com altura considerável para um corpo de argila ainda fresco.

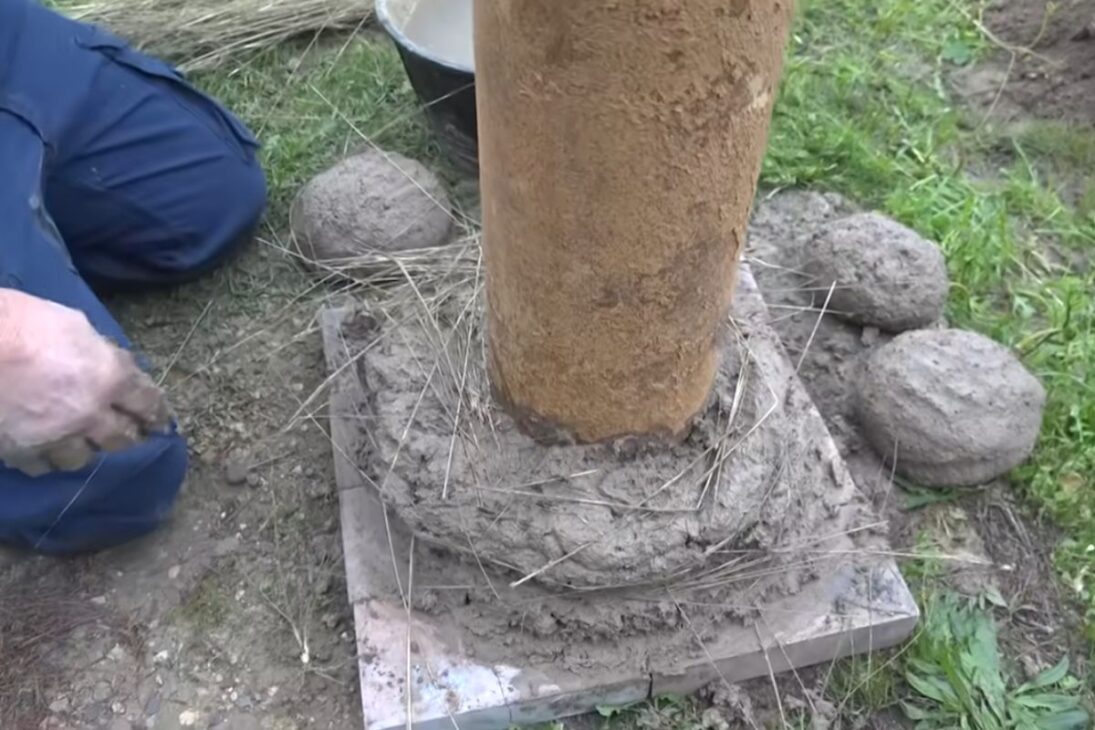

A base foi feita com tijolos refratários e recebeu uma leve inclinação para facilitar a sangria da escória. Sobre essa base, os ferreiros usaram um tubo metálico vertical como fôrma para levantar a chaminé de argila.
A parte inferior ficou mais espessa, perto de 15 centímetros, para sustentar o peso da estrutura. No topo, já próximo de 80 a 90 centímetros de altura, as paredes podiam cair para cerca de 5 centímetros.
Não era uma escolha estética, mas estrutural e térmica ao mesmo tempo.
Outro detalhe decisivo foi a incorporação de palha e grama à massa. Esse material não entrou ali por improviso.
Quando a estrutura secasse e o interior começasse a receber calor intenso, as fibras queimariam e deixariam pequenos vazios na parede.
Esses vazios funcionariam como isolamento térmico, reduzindo perda de calor e ajudando o forno primitivo da Idade do Ferro a manter estabilidade interna durante a redução.
Mesmo assim, a secagem não podia esperar apenas pelo tempo. Os ferreiros retiraram a fôrma interna e acenderam brasas no interior da chaminé para acelerar o processo.
Também abriram uma pequena passagem lateral para aumentar a tiragem pelo efeito chaminé e retirar umidade.
Sem essa etapa, a argila molhada roubava calor do sistema e comprometia toda a eficiência do forno antes mesmo de o minério ser alimentado.
Por que a limonita precisou ser torrada antes de virar metal

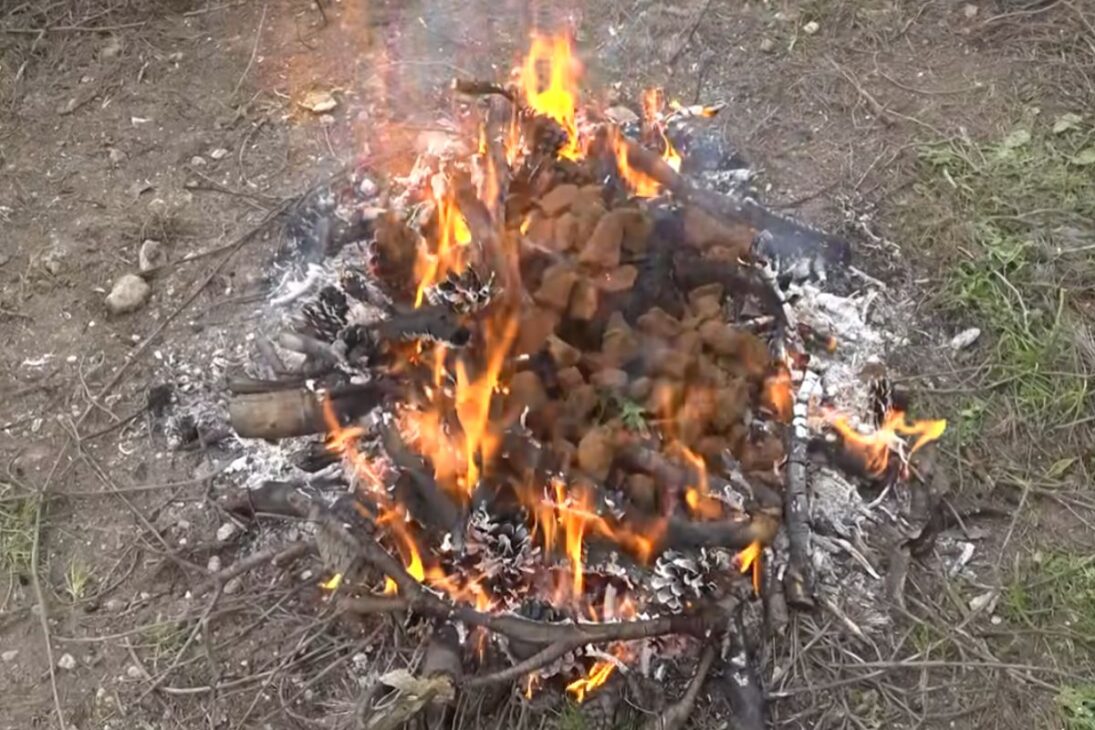

A matéria-prima escolhida foi a limonita, um minério de ferro que precisava passar por torrefação antes de entrar no forno.
Essa etapa teve função múltipla. Primeiro, eliminou a umidade externa e a umidade intrínseca do próprio mineral.
Depois, ajudou a queimar elementos indesejáveis no processo, como enxofre e fósforo. A torrefação não era uma fase auxiliar, mas uma transformação química prévia indispensável.
A própria resposta do material mostrou isso com clareza. Antes de ser torrada, a limonita não reagia a um ímã.
Depois do aquecimento, passou a apresentar comportamento magnético, sinal de que sua estrutura havia mudado e de que o processo de redução já estava, em alguma medida, iniciado.
O minério também ficou mais frágil e poroso, condição importante para ser quebrado no tamanho adequado e reagir melhor dentro do forno primitivo da Idade do Ferro.
O combustível escolhido foi carvão vegetal, e não carvão mineral. O motivo era técnico.
O carvão mineral poderia introduzir enxofre no sistema e prejudicar o resultado final. Já o carvão vegetal, além de ser compatível com o método antigo, favorecia a geração do monóxido de carbono necessário à redução.
Esse gás era um dos verdadeiros protagonistas invisíveis da experiência, porque precisava permanecer circulando dentro da câmara para retirar oxigênio do minério e liberar o ferro.
O tamanho do carvão também não podia ser aleatório. Pedaços grandes demais dificultariam a combustão e o controle dos gases.
Pequenos demais, por outro lado, alterariam demais a dinâmica interna do leito. Por isso, o material foi quebrado manualmente até atingir uma granulometria mais adequada.
Em metalurgia antiga, a diferença entre sucesso parcial e fracasso total muitas vezes está em detalhes que parecem pequenos demais para chamar atenção.
O momento em que o forno passou a trabalhar como uma máquina metalúrgica
No segundo dia, com a estrutura já seca o suficiente, o grupo instalou a ventaneira e preparou o fechamento das aberturas feitas na secagem.
Houve duas concessões modernas no processo: uma ventaneira de cobre reutilizável e um soprador elétrico no lugar de foles.
Todo o restante seguiu a lógica antiga de um forno primitivo da Idade do Ferro, com atmosfera redutora, alimentação alternada de carvão e minério e vigilância constante sobre rachaduras e vazamentos.
O bico de entrada de ar foi instalado com ângulo e altura calculados para concentrar calor na região em que a lupia deveria crescer.
O objetivo era claro: criar logo abaixo da ventaneira a zona mais quente do forno, capaz de consolidar partículas metálicas e formar a massa de ferro-esponja.
Se o ar entrasse no ponto errado, o forno poderia aquecer e ainda assim falhar na formação do metal útil.
O pré-aquecimento durou cerca de uma hora. Nesse período, o carvão foi alimentado até que a câmara de combustão atingisse a faixa ideal de operação, entre 1250 e 1300 °C.
Com o diâmetro interno do forno em torno de 17 centímetros, Thomas Mink definiu a proporção de 360 gramas de minério para 420 gramas de carvão por carga.
Era uma relação levemente favorável ao combustível, justamente para reforçar a geração de monóxido de carbono.
A partir daí, o trabalho virou rotina de precisão. O forno precisava permanecer cheio até o topo para manter estabilidade do processo.
Cada carga era acompanhada por controle de tempo, observação da queima e correção de rachaduras que permitissem fuga da atmosfera redutora.
O forno estava vivo, mas também frágil, e qualquer fissura podia significar perda de temperatura, perda de gás e perda de eficiência exatamente no ponto em que o ferro precisava se formar.
Escória, sangria e a luta para salvar a lupia antes do colapso
Ao longo da operação, foram realizadas mais de 20 cargas, depois 27, até o total chegar a cerca de 30 alimentações. Em teoria, parte da escória líquida deveria ser extraída pela sangria na base, abrindo espaço para que a lupia crescesse com menos interferência.

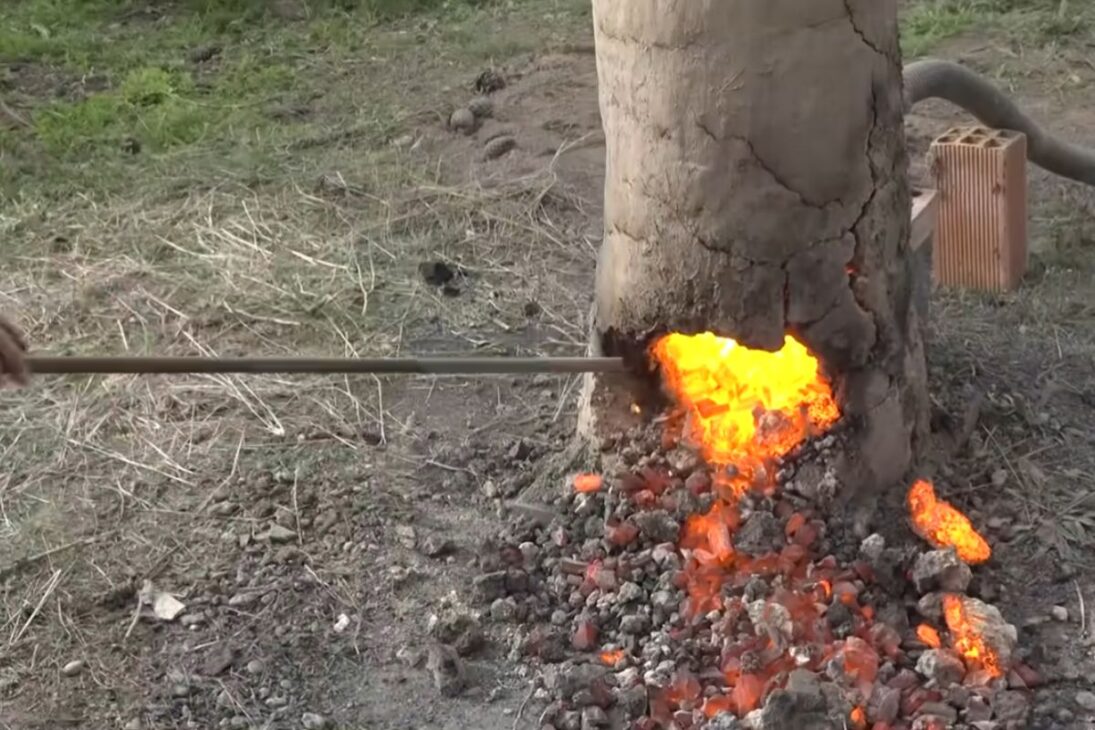

Na prática, isso não ocorreu como esperado. A base do forno, mais fria, pareceu favorecer a formação de uma cúpula de escória solidificada, bloqueando o lago que deveria escorrer.
Mesmo com tentativas repetidas de sangria, a escória líquida não saiu de forma satisfatória. Isso, porém, não significava que o processo tivesse falhado por completo.
O mestre ferreiro percebia pelo tato e pela resistência interna que havia formação metálica ali dentro.
A dificuldade estava em libertar o metal sem destruir antes a estrutura já muito exigida pelo calor e pelas cargas acumuladas.
Nesse ponto, o forno primitivo da Idade do Ferro entrou numa zona crítica. A estrutura de argila já estava enfraquecida, e insistir em novas cargas poderia comprometer tudo.
A decisão foi interromper a alimentação, deixar o carvão remanescente queimar e preparar a abertura do forno para retirar a massa metálica ainda em temperatura altíssima. Era uma solução de contenção, não de conforto.
Quando a parede foi rompida, a lupia apareceu presa na região traseira.
O forno praticamente cedeu junto com a extração. A massa foi retirada ainda em estado incandescente e compactada de imediato para reduzir trabalho posterior de refino.
Era o momento mais antigo e mais brutal de toda a experiência: o metal não saía como barra, lâmina ou peça acabada, mas como um corpo irregular, poroso, ainda carregado de escória e carbono residual.
O que o resultado final revela sobre a metalurgia de 2.500 anos atrás
Depois de resfriada e cortada, a lupia mostrou claramente a presença de ferro gerado no processo.
O balanço final foi objetivo. Foram usados cerca de 10 quilos de minério de ferro com teor de 55% de óxido de ferro, o equivalente a aproximadamente 5,5 quilos de material aproveitável em teoria.
O resultado concreto da experiência foi de cerca de 1,5 quilo de ferro bruto. A eficiência era baixa, mas a lógica metalúrgica funcionou.
Esse ponto é decisivo porque ajuda a entender por que esses fornos eram, ao mesmo tempo, ineficientes e revolucionários.
O rendimento era modesto, a estrutura era instável, a operação exigia experiência e a produção final ainda precisava passar por refino posterior na forja.
Mesmo assim, aquele metal oferecia uma vantagem que bronze e cobre não entregavam da mesma forma em vários contextos: maior dureza e novas possibilidades de trabalho.
O mais importante é que o experimento mostrou que um forno primitivo da Idade do Ferro não dependia de mistério, mas de controle sobre matéria-prima, fluxo de ar, temperatura, tempo e comportamento da escória.
A metalurgia antiga não era rudimentar no sentido de aleatória. Ela era rigorosa, empírica e construída sobre observação acumulada durante gerações.
Também ficou evidente que o processo não terminava com a extração da lupia. O ferro-esponja obtido ainda precisava ser refinado para retirar escória e excesso de carbono, perdendo peso no caminho até virar ferro forjado utilizável.
Ou seja, entre a pedra bruta e o metal final havia uma cadeia longa de decisões. É justamente essa cadeia que dá dimensão real ao conhecimento técnico desenvolvido há mais de 2.500 anos.
A reconstrução em La Muela não apenas repetiu uma experiência antiga. Ela expôs, em escala física, o quanto a metalurgia do ferro exigia domínio de fogo, barro, minério e ritmo de operação.
Quando quatro ferreiros conseguem reativar esse sistema com argila, limonita, carvão vegetal e uma chaminé de menos de um metro, o que aparece não é nostalgia, mas engenharia histórica em estado bruto.
No fim, o forno primitivo da Idade do Ferro mostrou algo que ainda impressiona hoje: a passagem da pedra ao metal não dependia de máquinas modernas para existir, mas de um conhecimento extremamente refinado sobre calor, redução e matéria.
Você acha que técnicas como essa ainda têm valor hoje apenas como reconstrução histórica ou continuam ensinando algo essencial sobre tecnologia, trabalho manual e origem dos materiais?
Seja o primeiro a reagir!
