Engenharia brasileira escavou na Serra do Mar a Catedral Subterrânea, a maior central hidrelétrica oculta do Sul do país, com um complexo de túneis que superam as expectativas.
A lenda da engenharia brasileira sobre uma “Catedral da Energia” escavada no coração de uma montanha, com túneis da altura de edifícios, é mais do que um mito popular: é um amálgama de fatos que apontam para dois dos projetos de infraestrutura mais audaciosos do país. O mistério central se desvenda na Serra do Mar, no Paraná, onde se esconde a Catedral Subterrânea, a Usina Hidrelétrica Governador Parigot de Souza (UHE-GPS). Esta usina, conhecida como a maior central subterrânea do sul do país (Fonte: Copel), é uma obra-prima geotécnica.
Sua casa de força não é um prédio visível, mas um complexo de cavernas artificiais talhadas na rocha. A mais impressionante delas, a Sala de Máquinas, atinge uma altura máxima de 60,5 metros (Fonte: Fonte técnica de dimensões), dimensão que a coloca no patamar de um edifício de 20 andares completamente oculto. A pauta revela não só a grandiosidade desta escavação, mas também corrige a lenda ao separá-la da métrica de geração de energia em larga escala, que pertence à Itaipu, a “grande bateria do País” (Fonte: Itaipu Binacional).
O Desafio de Escavar a Serra do Mar: A Gênese do Projeto

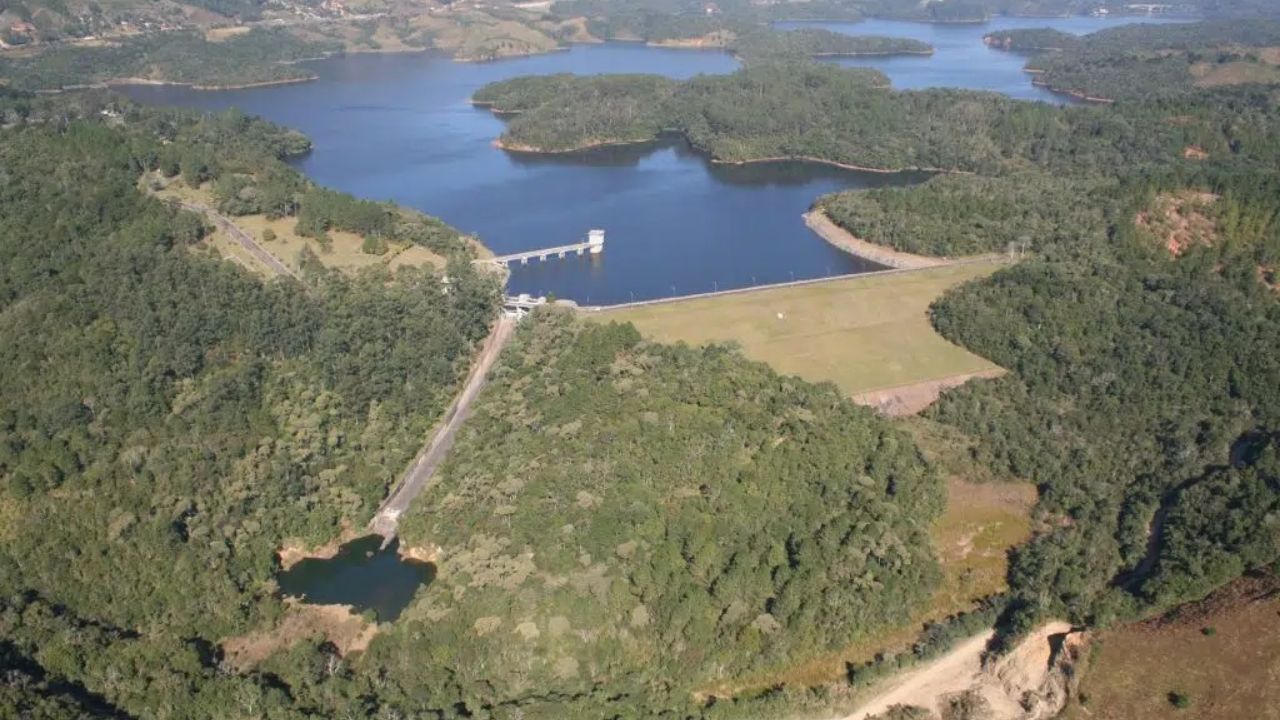

A criação da Catedral Subterrânea não foi um projeto de vaidade, mas uma solução elegante para um desafio geográfico imposto pela Serra do Mar, no Paraná. A genialidade da Usina Governador Parigot de Souza (UHE-GPS), originalmente chamada Capivari-Cachoeira, reside em explorar um gigantesco desnível natural. A usina opera através da derivação do Rio Capivari, represado no primeiro planalto paranaense a 830 metros de altitude. Em vez de seguir o curso natural, essa água é capturada e desviada para o litoral, descarregando no Rio Cachoeira (Fonte: Copel).
-
Wave Rock: a onda gigante de granito da Austrália tem 15 metros de altura, 110 metros de extensão e revela uma formação de 2,7 bilhões de anos esculpida pela erosão no deserto australiano
-
Como desentupir os furinhos do chuveiro entupidos por calcário e água dura, sem precisar trocar o aparelho nem chamar um técnico, e fazer o jato de água voltar forte e com pressão em poucos minutos
-
Patinete elétrico do tamanho de uma pasta? Conceito coreano premiado dobra a própria base, pode ser arrastado como mala e promete resolver um problema que muita gente enfrenta ao tentar levar esse tipo de veículo no ônibus, metrô, carro ou escritório
-
YouTuber entra em fortaleza italiana de mais de 400 anos perto de Florença e encontra uma coleção surreal com 419 bigornas, morsas gigantes de até 400 kg, igreja milenar e túneis usados como refúgio na Segunda Guerra
Essa manobra de engenharia cria uma queda d’água bruta de aproximadamente 740 metros (Fonte: Copel). É esse desnível extremo, e não o volume de água represado, que gera o vasto potencial energético da usina. Para levar a água através da barreira física da Serra do Mar, uma região notória por sua instabilidade geotécnica, os engenheiros descartaram tubulações de superfície vulneráveis. A solução mais audaciosa, e a marca registrada da Catedral Subterrânea, foi a escavação de um túnel de adução subterrâneo com 15,4 km de extensão que perfura diretamente a rocha do maciço da Serra do Mar (Fonte: Copel).
A Anatomia da Catedral Subterrânea e Seus Recordes Nacionais
A usina subterrânea abriga sua estrutura em um complexo de cavernas artificiais, escavadas para serem o coração operacional da hidrelétrica. O complexo é formado por três cavernas principais paralelas: a Sala de Válvulas, a Sala de Máquinas e a Sala dos Transformadores (Fonte: Copel). A decisão de separá-las por pilares de rocha sã foi uma escolha estratégica de engenharia geotécnica e segurança, mantendo vãos gerenciáveis e isolando os transformadores que contêm óleo em sua própria caverna, prevenindo a propagação de incêndios (Fonte: Copel).
A lenda de que os túneis teriam a altura de um prédio de 10 andares é, na verdade, uma subestimação significativa da realidade. A Sala de Máquinas da UHE-GPS possui uma altura máxima documentada de 60,5 metros (Fonte: Fonte técnica de dimensões). Para efeito de comparação, essa dimensão equivale à de um edifício de 20 andares o que faz da usina uma verdadeira Catedral Subterrânea de proporções colossais, totalmente oculta no interior da montanha. O projeto estabeleceu, na época, dois recordes nacionais para obras do gênero: o maior avanço médio mensal em escavação subterrânea e o maior volume de concretagem mensal no interior de túneis.
Dissipando o Mito da Geração em Larga Escala
Embora a UHE-GPS seja um triunfo da engenharia, sua capacidade de geração não corresponde à segunda parte da lenda popular a de “iluminar 2 milhões de lares”. A usina, após a repotenciação concluída em 1999, possui uma capacidade instalada de 260 MW (Fonte: Copel), sendo vital para o sistema elétrico da Região Sul do Brasil. Contudo, essa métrica de fornecimento para milhões de pessoas pertence a outro gigante da matriz energética nacional.
A Usina Hidrelétrica de Itaipu, no Rio Paraná, é quem corresponde (e excede) largamente a métrica de geração massiva. Itaipu é rotineiramente citada como a “grande bateria do País” (Fonte: Itaipu Binacional) e fornece energia para “mais de 20 milhões de pessoas” (Fonte: Itaipu Binacional). A diferença de escala e função é clara: a UHE-GPS (260 MW) atua como uma usina de alta queda, ágil para atender a picos de demanda. Já Itaipu (12.600 MW) atua como a “maratonista” do sistema, fornecendo a carga de base constante que sustenta todo o Sistema Interligado Nacional. A lenda popular, portanto, fundiu o triunfo da engenharia geotécnica da Catedral Subterrânea com a supremacia da geração de Itaipu.
A busca pela “Catedral da Energia” revela um legado duplo da engenharia brasileira: uma maravilha oculta sob a terra (UHE-GPS) e um colosso de geração global (Itaipu). A Catedral Subterrânea é a obra-prima geotécnica que usou a montanha como aliada, com suas vastas “naves” de 60,5 metros de altura esculpidas na rocha.
