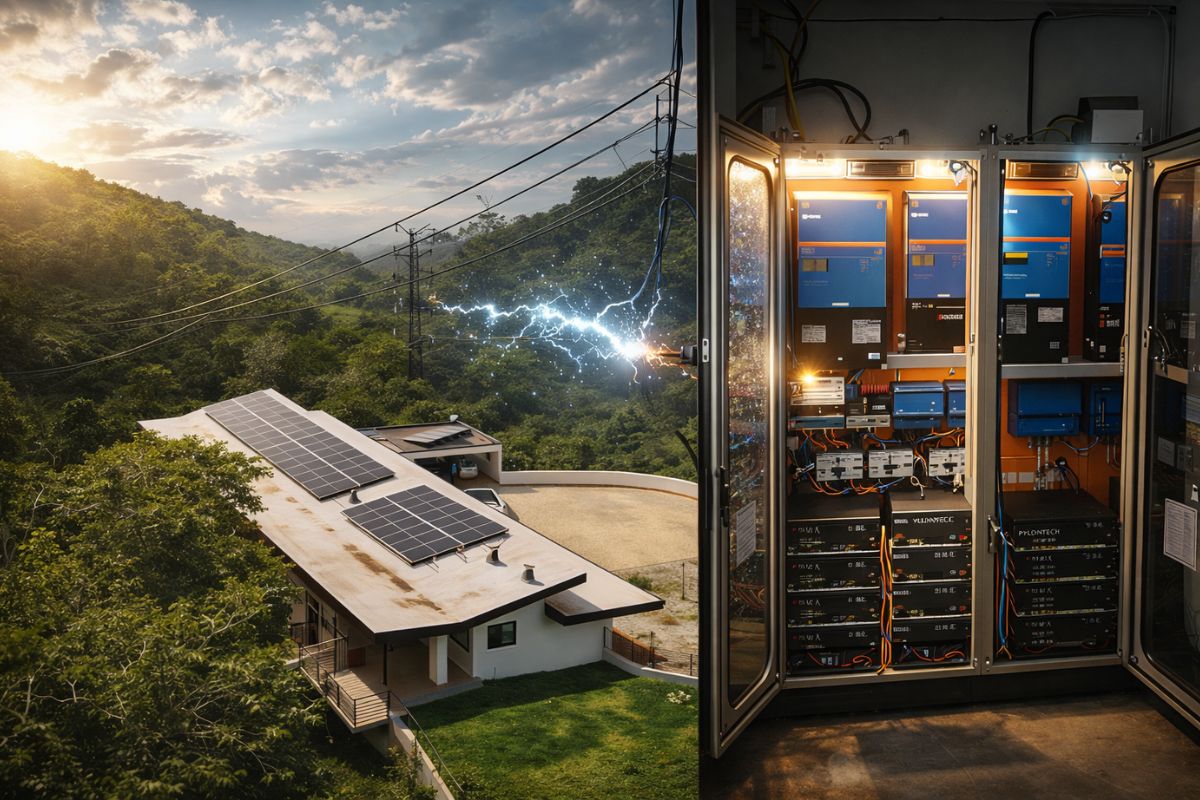

Com sistema solar híbrido off-grid, a Victron integra inversor on-grid Fronius, 30 kWh em baterias Pylontech e 15 kVA trifásico, limita injeção na rede e ajuda a fugir do fio B
Morar no interior de São Paulo e conviver com apagões pode virar rotina, mas um sistema solar híbrido off-grid bem configurado consegue manter a casa funcionando na hora exata da queda. Na prática, a transição para bateria é rápida e o sistema segue entregando energia para as cargas.
A proposta mostrada no projeto é simples de entender e difícil de executar sem planejamento: ter energia mesmo sem concessionária, mantendo geração solar ativa durante o dia, usando armazenamento e controle para evitar dor de cabeça e custos extras.
Teste de apagão: 16 a 20 ms para o sistema assumir
O teste é direto: o disjuntor geral é desligado para simular a queda da concessionária. Resultado: a lâmpada não pisca e, em cerca de 16 a 20 ms, o sistema assume a bateria. No monitoramento aparece a indicação de falha de rede com a mensagem “grid lost”, e o fluxo mostra a bateria sustentando as cargas.
-
Engenheiros da Noruega desenvolvem uma barcaça submersível para levantar estruturas de 2.500 toneladas sem depender dos maiores navios-guindaste do mundo, visando reduzir os custos da instalação de turbinas eólicas em alto-mar
-
O oceano virou matéria-prima: pescadores retiram plástico do mar e uma marca transforma garrafas, redes e lixo marinho em roupas premium
-
Adeus, recarga manual: Xiaomi revelou um braço robótico para casa que pluga sozinho o carro elétrico e cuida da recarga sem o motorista tocar no cabo, uma mão mecânica que liga e desliga a carga automaticamente e deve chegar às lojas no fim de 2026
-
O pó da Lua pode ser mais perigoso que uma tempestade: NASA estuda grãos afiados como vidro que grudam em trajes, entram em vedadores e podem ameaçar bases lunares
O ponto mais forte aqui é a troca rápida, que evita reinicialização de equipamentos, reduz impacto em iluminação e mantém a casa ligada no momento do apagão.
Como o sistema se comporta sem a rede
Mesmo com a rede desconectada, a energia continua fluindo para a residência: a bateria envia energia para as cargas e a solar continua contribuindo. Um detalhe importante do projeto é a integração com inversores on-grid, com um Fronius que segue ligado mesmo sem energia da concessionária.
Na prática, isso significa continuidade de geração durante o dia e mais estabilidade para as cargas quando a rede cai.
Baterias Pylontech: 30 kWh de armazenamento para segurar as cargas
O armazenamento do projeto é feito com baterias Pylontech: são seis unidades, cada uma com 5,12 kWh, no modelo UF5000, totalizando 30 kWh de capacidade. A função delas é clara: armazenar energia em corrente contínua e permitir que os inversores entreguem corrente alternada para a casa quando faltar energia.
Em dias nublados ou chuvosos, quando a geração cai, esse banco de baterias vira o “pulmão” do sistema, segurando o consumo por mais tempo.
Configuração trifásica: 15 kVA em três inversores
A residência é trifásica, com três fases. Por isso, o sistema usa três inversores, cada um ligado em uma fase, trabalhando em conjunto. No projeto, são três inversores de 5 kVA, somando 15 kVA no total.
Essa arquitetura é essencial para casa trifásica, porque o objetivo é manter as fases ativas e as cargas atendidas mesmo quando a concessionária cai.
Controlador MPPT e barramento Lynx para organizar a energia
Na parte de captação e carregamento, o projeto usa um controlador de carga MPPT da Victron, ligado a oito placas de 55 W. A finalidade do MPPT é capturar a energia das placas e carregar diretamente as baterias.
Já o barramento Lynx Distributor 1000 atua como interface de conexão, fazendo a ligação positivo e negativo das baterias com os inversores. Ele organiza o “coração elétrico” do sistema e facilita a distribuição de corrente entre os componentes.
Chave de transferência manual, disjuntores e DPS: segurança e manutenção
O sistema inclui uma chave de transferência manual com posições bateria e rede. Na prática, isso permite colocar a casa diretamente na rede quando for necessário fazer manutenção, desligando o sistema Victron sem deixar a residência sem energia.
No conjunto elétrico aparecem disjuntor geral do padrão de entrada, disjuntor de entrada do sistema, disjuntor trifásico e disjuntor de saída que alimenta o quadro geral da casa. O neutro é comum e há DPS para proteção contra surtos e descargas atmosféricas, reforçando a segurança do arranjo.
Inversão de fluxo: como limitar a injeção na rede
Um ponto sensível em muitos projetos é a inversão de fluxo, quando a geração excede o consumo e a energia é injetada na rede. No exemplo, o monitoramento mostrava 11 kW sendo injetados com consumo de 4 kW, dentro de um sistema aprovado para 15 kW de energia solar.
Se a concessionária limitar essa injeção, por exemplo para 5 kW, o Victron permite parametrizar e limitar a injeção em 5 kW, mantendo o sistema preparado para atender exigências da rede.
Fio B e GD2: quando armazenar compensa mais do que injetar
Com sistemas homologados entrando em GD2, entra a discussão sobre a tarifação do fio B. A lógica citada é objetiva: muitas vezes compensa armazenar energia na bateria durante o dia e usar à noite, em vez de injetar na rede e depois ser taxado.
Nesse cenário, o diferencial é a flexibilidade: decidir quando armazenar, quando consumir e quando injetar com foco em reduzir custo e aumentar autonomia.
Peak shaving: economia no horário de ponta e controle de demanda
O mesmo tipo de solução pode ser aplicado em comércio e indústria. A ideia do peak shaving é armazenar energia quando a tarifa é mais barata e descarregar no horário de ponta, citado como normalmente entre 18h e 21h, para evitar usar energia da concessionária no período mais caro.
Além disso, para clientes do grupo A, existe limite de demanda: se ultrapassar, pode haver multa. Com armazenamento, dá para controlar o pico de potência e reduzir custo da conta de luz.
Onde encontrar solução e como falar com distribuidores
Para quem se interessar, a orientação apresentada é buscar a Victron Energy por meio da VCON, que tem um site com a opção “onde comprar”, direcionando para distribuidores em nível nacional. A recomendação é entrar em contato com distribuidores para apresentar a demanda e avaliar o projeto ideal.
E você, instalaria um sistema solar híbrido off-grid para não sofrer com apagão e ainda reduzir custo com fio B, ou prefere continuar dependente da rede?
