Projeto artesanal de microcentral hidrelétrica mostra roda Pelton fundida em alumínio operando de forma contínua, com jato ajustado e transmissão por correias para um gerador trifásico.

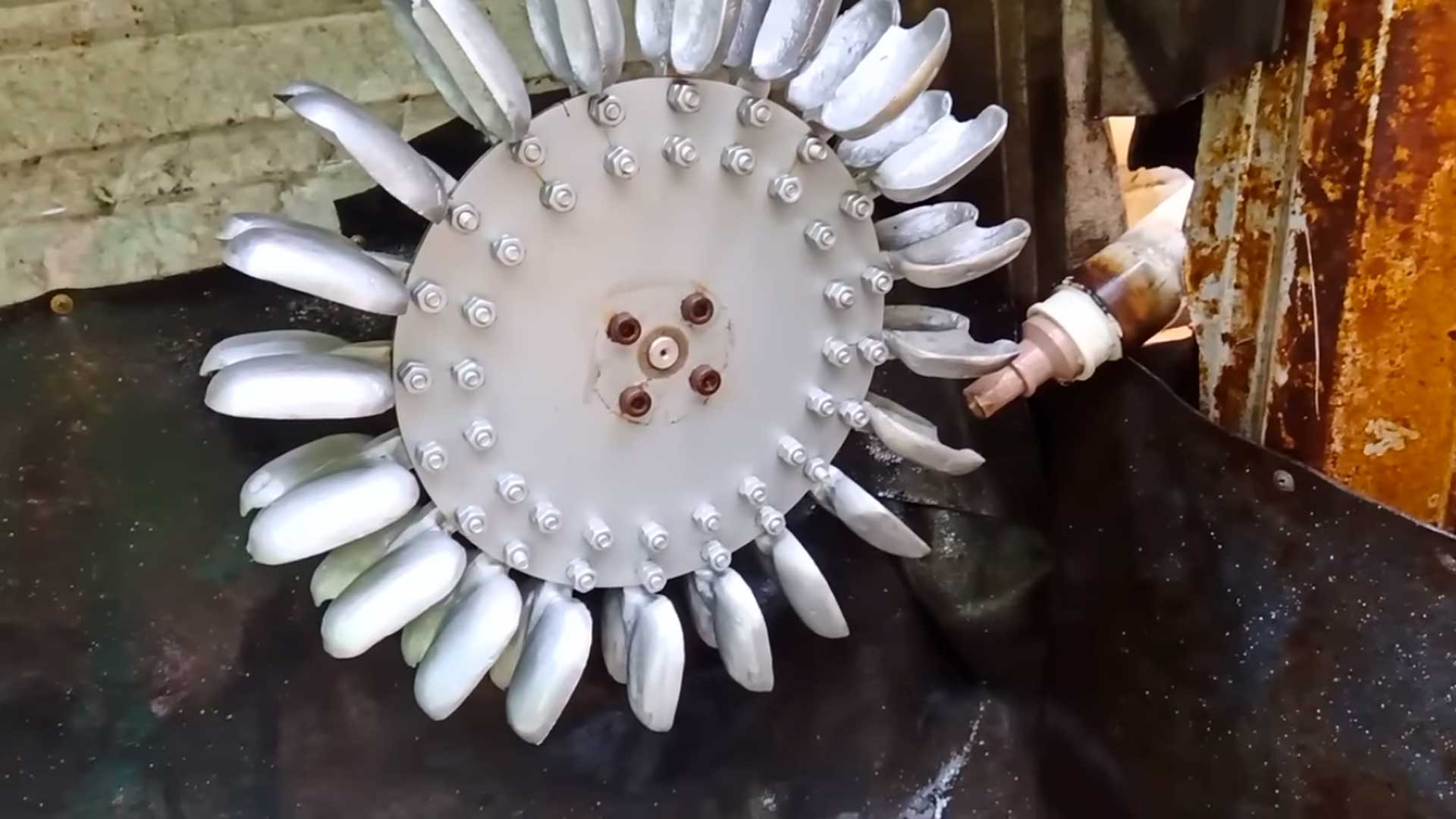

Uma microcentral hidrelétrica construída de forma artesanal passou por testes de operação contínua e apresentou desempenho estável. O destaque do conjunto é a roda Pelton fundida em alumínio, que vem funcionando há mais de uma semana com boa estabilidade mecânica. O sistema utiliza um jato concentrado, medido em cerca de 19 mm de diâmetro interno, para acionar as conchas da turbina.
O projeto emprega um sistema de água fechado, com pressão indicada de aproximadamente 3,2 kgf/cm², valor que equivale a uma queda d’água superior a 30 m. Esse nível de pressão é compatível com aplicações típicas de turbina Pelton, conhecidas por trabalhar bem em altos desníveis e baixas vazões. O jato foi levemente estrangulado na ponta do bocal para aumentar a coerência do fluxo.
Na parte mecânica, a roda está acoplada por uma flange de alumínio ao eixo que transmite rotação por correias e polias até um gerador. Segundo o responsável, a turbina se mantém “100% balanceada”, reduzindo vibrações e perdas. O painel de comando inclui disjuntor trifásico e um quadro de controle, ainda desligado durante o teste de rotação e fluxo.
-
Trabalhadores reformavam um playground no norte da Inglaterra quando encontraram 176 bombas da Segunda Guerra Mundial enterradas sob o solo; artefatos ainda tinham carga
-
Enquanto pneus usados, garrafas, latinhas e até papelão seriam descartados como lixo comum, esse arquiteto transforma há 40 anos resíduos em casas sustentáveis inspiradas nas Earthships, com energia solar, água da chuva reaproveitada, esgoto tratado no próprio terreno e produção de alimentos dentro da moradia
-
Segurança que fazia rondas em hospital da Louisiana virou médico no mesmo prédio onde trabalhava, estudava química entre um turno e outro e voltou de jaleco branco para atender pacientes
-
Mulher resgatada em condomínio de luxo no Ceará trabalhou desde criança, começava o dia às 4h30, ficou 55 anos sem salário e agora pode ter direito a mais de R$ 1,5 milhão
Com a validação do funcionamento básico, o próximo passo é instalar um bico injetor agulha, que permite modular a área de passagem do jato sem perda significativa de eficiência. A expectativa é obter maior controle de carga e um ganho no rendimento global da microcentral.
Como a roda Pelton caseira foi construída e integrada ao gerador com correias e polias
A turbina Pelton foi fundida em alumínio e montada em uma flange do mesmo material, que acopla o conjunto ao eixo de transmissão. Dois mancais apoiam o eixo, garantindo alinhamento e estabilidade da rotação. O cuidado com a usinagem e o balanceamento se reflete no funcionamento suave observado em plena carga de jato.
A transmissão usa uma polia “25” no eixo da turbina e outra “17” no eixo do gerador, resultando em uma relação próxima de 25 para 17. Isso eleva a rotação no gerador, estratégia comum quando a turbina gira mais devagar que o necessário para a faixa ideal do alternador. As correias foram ajustadas durante o teste para evitar escorregamento e ruído.
No lado elétrico, o conjunto inclui um disjuntor trifásico e um painel de controle, ainda não ativados na demonstração. A indicação de leituras como “247” foi registrada sem detalhamento de unidade, o que sugere que a instrumentação ainda está sendo calibrada para medições formais de tensão, corrente ou rotação.
Pressão de água e queda equivalentes, por que o bico injetor agulha deve melhorar o desempenho
O teste apontou pressão estática de pouco mais de 3 kgf/cm² (cerca de 3,2), valor compatível com uma altura manométrica acima de 30 metros. Essa equivalência entre pressão e altura de coluna d’água é referência consagrada em hidráulica aplicada. De acordo com o guia técnico Flow of Fluids TP-410 da Crane (edição 2018), 1 bar corresponde a aproximadamente 10,2 metros de coluna d’água, o que sustenta a estimativa do projeto.
Para a geometria do jato, foi usado um tubo de 20 mm com diâmetro interno de aproximadamente 19 mm, cujo bocal foi levemente fechado para concentrar a pressão sobre as conchas. Na turbina Pelton, a qualidade do jato é decisiva para o rendimento: quanto mais coeso e bem orientado, melhor a transferência de energia para a roda. O próximo passo, um bico injetor agulha, tende a otimizar exatamente esse ponto.
De acordo com o U.S. Department of Energy, a Pelton é indicada para altos desníveis e baixas vazões, operando com elevada eficiência quando o jato está corretamente ajustado (Energy.gov, Hydropower Basics). A International Hydropower Association reforça que soluções de micro hidrelétrica podem alcançar bons rendimentos e impactos ambientais reduzidos quando bem dimensionadas e controladas.
Desempenho observado, equilíbrio de rotação e próximos passos para consolidar a microgeração
Durante a abertura total do fluxo, a roda manteve rotação estável e baixa vibração, o que corrobora o relato de balanceamento adequado. Esse ponto é crítico para reduzir desgaste de mancais e perdas mecânicas, além de melhorar a eficiência global do sistema.
Com o bico injetor agulha, o operador poderá regular o jato com precisão sem fechar válvulas a montante, evitando perdas por cavitação e turbulência. O resultado esperado é maior controle sob diferentes cargas elétricas, estabilidade de tensão e melhor resposta do gerador.
Outras melhorias possíveis incluem a verificação do alinhamento das polias, escolha de correias de perfil adequado e a integração de um controlador de carga no painel. A ativação do quadro trifásico com proteções corretas permitirá testes elétricos completos, como medições de potência, fator de potência e aquecimento sob carga.
Contexto regulatório da microgeração no Brasil e cuidados de segurança elétrica
No Brasil, a geração distribuída tem regras definidas pela Lei 14.300, de 6 de janeiro de 2022, que estabelece o marco legal para sistemas como microcentrais hidrelétricas conectadas à rede. Para conexão ao sistema elétrico, é necessária a conformidade com normas técnicas, proteções e procedimentos da distribuidora, de acordo com a regulação da ANEEL.
A adequada seleção de disjuntores, aterramento e dispositivos de proteção é essencial para segurança operacional. Em sistemas trifásicos, o balanceamento de fases, a presença de dispositivos de seccionamento e a proteção contra retorno de energia para a rede são pontos críticos destacados em guias técnicos setoriais da ANEEL e melhores práticas internacionais.
Lições do teste para projetos de turbina Pelton de baixo custo e replicáveis
Este ensaio reforça três fundamentos para a microcentral hidrelétrica: jato bem formado, roda Pelton balanceada e transmissão mecânica ajustada ao gerador. A combinação de um bocal de 19 mm e pressão na faixa de 3,2 kgf/cm² mostra viabilidade quando há queda disponível e controle de perdas no encanamento.
Segundo a International Hydropower Association, soluções de micro escala ganham eficiência quando o projeto hidráulico e eletromecânico é tratado de forma integrada, algo que o uso de bico agulha, proteção trifásica e medições calibradas tende a consolidar. Para replicação, atenção à fundição e usinagem da roda, à qualidade dos mancais e à vedação da tubulação para minimizar vazamentos e perdas de carga.
O que você acha de construir uma turbina Pelton artesanal versus adquirir um kit comercial de microgeração? A engenharia caseira compensa em custo e aprendizado, ou a confiabilidade de componentes industriais fala mais alto Deixe seu comentário e conte sua experiência, especialmente sobre bico injetor agulha e balanceamento de roda.
Minha modesta opinião é que a escolha do alumínio foi a parte equivocada do projeto. Alumínio e água não são adequados pra trabalharem juntos de forma permanente.
Use bicos injetores tipo Venturi que sua eficiência irá melhorar uns 15 a 20%..
