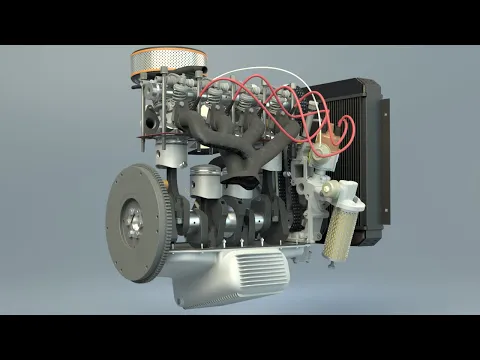

Já imaginou como funciona o processo de montagem de um motor? Do bloco do motor até os pistões e válvulas, cada peça tem um papel essencial. Descubra esse processo fascinante!
A montagem de um motor de combustão interna é um processo altamente técnico que exige conhecimento aprofundado de engenharia mecânica e automotiva. A precisão na montagem e na verificação de componentes influência diretamente a eficiência energética, o desempenho e a durabilidade do motor.
Este artigo detalha cada etapa do processo de montagem, abordando os princípios técnicos e os critérios de qualidade necessários para garantir o funcionamento adequado do motor.
Preparação e inspeção metrológica dos componentes antes da montagem de um motor
Antes da montagem, todas as peças devem passar por um rigoroso processo de inspeção dimensional e estrutural, utilizando instrumentos de medição como micrômetros, súbitos e relógios comparadores.
-
Os 7 hábitos que destroem o câmbio automático sem que você perceba: erros simples que reduzem pela metade a vida útil do sistema e podem gerar prejuízos de até R$ 15 mil em reparos
-
Tesla domina 60% do mercado americano de elétricos, mas ignora o Brasil: o real motivo está nas picapes de R$ 300 mil
-
Craques do Bayern de Munique recebem nova frota da Audi: tem SUV Audi Q8, Esportivo RS e-tron GT performance, Q4 Sportback e-tron e Q7 SUV S line
-
BYD Tan L é um SUV de 7 lugares que tem até drone no teto: saiba para que serve e quando ele chega ao Brasil
A verificação de parâmetros como ovalização dos cilindros, folgas dos mancais e deformações estruturais é fundamental para garantir um funcionamento eficiente.
Além disso, a limpeza ultrassônica de componentes metálicos é recomendada para eliminar resíduos que possam comprometer a lubrificação e a vedação.
Instalação dos mancais e montagem do virabrequim
A montagem inicia-se com a instalação dos mancais de apoio no bloco do motor, respeitando os valores de torque especificados pelo fabricante.
Em seguida, o virabrequim é posicionado e fixado, garantindo alinhamento e lubrificação adequados.
Durante essa etapa, é essencial verificar o “plastigauge” para aferir as folgas dos mancais principais e de biela, evitando desgastes prematuros.
Acoplamento dos pistões e bielas ao virabrequim
Os pistões são montados com seus anéis de segmento, respeitando as tolerâncias de folga axial e radial. Estes anéis são essenciais para a vedação da câmara de combustão e devem ser posicionados de maneira a evitar alinhamento entre suas juntas.
Após a lubrificação das camisas e das bronzinas, os pistões são inseridos nos cilindros e conectados ao virabrequim por meio das bielas, assegurando a correta distribuição de forças durante o ciclo de combustão.
Montagem do cabeçote e sistema de válvulas
O cabeçote do motor, componente responsável pelo comando das válvulas, é fixado ao bloco mediante torque sequencial, conforme especificações técnicas do fabricante.
O comando de válvulas é instalado juntamente com os balancins e os tuchos hidráulicos ou mecânicos. A verificação do “clearance” das válvulas e a aplicação correta da junta de vedação são etapas críticas para evitar falhas de compressão.
Ajuste da sincronização do motor
A sincronização do conjunto virabrequim-comando de válvulas é realizada utilizando marcações específicas nos componentes e, em alguns casos, sensores de fase.
A correia ou corrente de sincronismo deve ser tensionada dentro dos parâmetros especificados para evitar desalinhamentos que comprometam o tempo de abertura e fechamento das válvulas.
Instalação dos sistemas de alimentação e ignição
Os sistemas de alimentação e ignição são essenciais para a conversão da energia química do combustível em energia mecânica.
A instalação dos bicos injetores ou carburadores deve seguir um protocolo rigoroso de vedação e calibração.
O sistema de ignição, composto por velas, bobinas e sensores de detonação, deve ser instalado e parametrizado para garantir uma combustão homogênea e eficiente.
Implementação dos sistemas de lubrificação e arrefecimento
A lubrificação do motor é realizada pela instalação da bomba de óleo e pela aplicação de óleo lubrificante específico para as características do motor em questão.
O sistema de arrefecimento, composto por radiador, bomba d’água e termostato, deve ser montado considerando a dissipação térmica ideal para evitar superaquecimento e fadiga dos materiais.
Testes operacionais e calibração Final
Após a montagem, o motor passa por testes de funcionamento em bancada dinamométrica para aferição de desempenho, eficiência térmica e consumo de combustível.
São analisados parâmetros como pressão do óleo, compressão dos cilindros e temperatura de operação. Qualquer desvio em relação aos padrões estabelecidos pelo fabricante pode indicar necessidade de ajustes na montagem ou recalibração de sensores e atuadores eletrônicos.
A montagem de um motor de combustão interna é um processo altamente técnico que exige precisão em todas as etapas.
A correta aplicação de torque, o uso de ferramentas de medição e a calibração adequada dos sistemas eletrônicos são fundamentais para garantir confiabilidade e desempenho.
Seguir rigorosamente as especificações do fabricante e realizar testes minuciosos são práticas essenciais para a longevidade do motor.
As informações contidas neste artigo foram baseadas em fontes renomadas, incluindo HEISLER, Heinz. “Advanced Engine Technology” (SAE International, 1995), STONE, Richard. “Introduction to Internal Combustion Engines” (Palgrave Macmillan, 2012), HEYWOOD, John B. “Internal Combustion Engine Fundamentals” (McGraw-Hill, 1988) e BOSCH Automotive Handbook (Robert Bosch GmbH, 2011).
-
