Viga invertida — o que é, como funciona e quando aplicar na sua obra

Publicado em 03/06/2025 às 22:58
Atualizado em 05/06/2025 às 18:13
Técnica amplamente usada na construção civil, a viga invertida garante mais liberdade de design, melhora a estética interna dos ambientes.
Técnica amplamente usada na construção civil, a viga invertida garante mais liberdade de design, melhora a estética interna dos ambientes. Imagem: Engenharia na Prática
  • Reação
Uma pessoa reagiu a isso.
Reagir ao artigo

Técnica amplamente usada na construção civil, a viga invertida garante mais liberdade de design, melhora a estética interna dos ambientes e permite construções com pé-direito elevado.

A construção civil tem adotado soluções cada vez mais inteligentes para unir forma e função. Um desses elementos é a viga invertida, estrutura que, além de desempenhar papel essencial na sustentação e distribuição de cargas, permite benefícios arquitetônicos importantes.

Seu uso cresce em obras que exigem espaços amplos, estética refinada e eficiência estrutural — como teatros, estacionamentos, passarelas e halls com grandes vãos livres.

Posicionada acima da laje — e não abaixo, como as vigas convencionais —, a viga invertida se destaca por deixar a face inferior da laje plana, livre de protuberâncias, melhorando o acabamento e contribui para um projeto mais limpo visualmente.

Pai e filho sorrindo ao fundo de arte promocional da Shopee para o Dia dos Pais, com produtos e caixas flutuantes em cenário laranja vibrante.
Celebre o Dia dos Pais com ofertas incríveis na Shopee!
Ícone de link VEJA AS OFERTAS!

Além disso, é uma excelente alternativa para elevar o pé-direito e aproveitar melhor a luz natural em construções contemporâneas.

O que é a viga invertida e como ela funciona na prática?

A viga invertida é um tipo especial de viga estrutural cuja alma (parte central mais profunda) fica projetada para cima, sobre a laje.

Isso permite que o teto de um ambiente fique totalmente plano, sem rebaixos, o que melhora tanto o aspecto visual quanto a funcionalidade dos espaços.

Na prática, essa estrutura é usada para vencer grandes vãos, eliminar a necessidade de vigas aparentes ou criar desníveis como rebaixos de piso (úteis em piscinas e banheiras).

Um bom exemplo são as passarelas que atravessam rodovias ou estações de trem, onde a altura e o vão livre são exigências fundamentais.

Além da vantagem estética, a viga invertida distribui melhor as cargas sobre a laje e permite construções com maior liberdade arquitetônica.

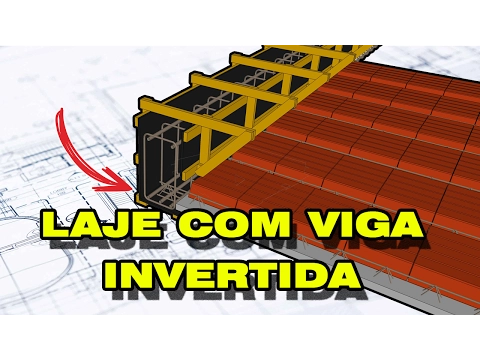

YouTube Video

Benefícios para a construção civil

A escolha pela viga invertida pode partir de diferentes motivações — sejam estéticas, estruturais ou técnicas. Entre os principais benefícios, destacam-se:

  • Aumento do vão livre da laje, permitindo espaços abertos sem muitos pilares;
  • Elevação do pé-direito, o que confere amplitude e sofisticação aos ambientes;
  • Rebaixamento de pisos, como em áreas de lazer com piscinas ou spas;
  • Aproveitamento da luz natural, ao viabilizar janelas maiores;
  • Estética mais limpa, com teto uniforme e sem interrupções;
  • Possibilidade de construção de alvenaria sobre a laje, com maior estabilidade;
  • Redução de custos em certos casos, ao ser usada como platibanda ou fechamento de sacadas.

Essa versatilidade a torna uma escolha comum em projetos de grande porte ou que buscam diferenciais visuais sem abrir mão da segurança estrutural.

Diferenças entre viga invertida e semi-invertida

Além da viga totalmente invertida, há também a chamada viga semi-invertida, ideal para quando há limitações no pé-direito ou necessidade de se manter parte da viga visível inferiormente.

Tipos de vigas invertidas
Tipos de vigas invertidas. Imagem: Meia Colher – Tudo Sobre Construção

Nesses casos, a viga ultrapassa ligeiramente tanto a face superior quanto a inferior da laje.

Muito usada no fechamento de sacadas, a viga semi-invertida oferece um equilíbrio entre estética e funcionalidade, sendo comum em projetos residenciais e comerciais que precisam de vãos mais robustos sem comprometer a altura dos ambientes internos.

Aplicações comuns: onde a viga invertida faz a diferença?

A viga invertida é frequentemente utilizada em:

  • Áreas de lazer com rebaixamento de piso;
  • Cinemas e teatros;
  • Edificações sustentáveis que valorizam iluminação natural;
  • Edifícios corporativos com grandes halls de entrada;
  • Estacionamentos cobertos com grandes vãos;
  • Passarelas urbanas ou rodoviárias.

Sua principal característica — eliminar saliências no teto — é estratégica tanto do ponto de vista estético quanto funcional, já que facilita a instalação de forros, luminárias embutidas e sistemas de climatização.

Cuidados essenciais na aplicação

Apesar de suas vantagens, o uso da viga invertida exige atenção técnica rigorosa. O primeiro ponto crítico é o cálculo estrutural.

Como lembra a engenharia civil, a escolha entre uma viga convencional e uma invertida depende do projeto arquitetônico e da análise do responsável técnico.

Um erro de dimensionamento pode comprometer seriamente a estabilidade da estrutura.

Outro ponto importante é a montagem adequada das formas antes da concretagem.

Não construir corretamente a forma da viga pode acarretar falhas estruturais, especialmente em dias quentes, quando o concreto reage mais rapidamente.

É fundamental garantir o alinhamento correto da alma e das mesas da viga, utilizando formas bem travadas.

Além disso, é preciso respeitar as regras específicas de armadura e sobreposição: na laje treliçada com viga invertida, por exemplo, a armadura da laje deve sobrepor corretamente a da viga.

Segurança e conformidade na execução da viga invertida

Durante a execução da viga invertida, todos os profissionais envolvidos devem utilizar equipamentos de proteção individual (EPIs) e seguir normas de segurança no canteiro de obras.

O bom planejamento e a checagem constante dos parâmetros estruturais são imprescindíveis para garantir o desempenho ideal da viga.

Com acompanhamento técnico e aplicação correta, a viga invertida cumpre sua função estrutural com eficiência e ainda oferece ganhos significativos em liberdade de projeto e sustentabilidade.

A adoção da viga invertida na construção civil representa um avanço tanto em termos de engenharia quanto de design arquitetônico.

Sua aplicação vai muito além da estética: trata-se de uma solução funcional, eficiente, que contribui para edificações mais amplas, iluminadas e sustentáveis.

Seja para criar ambientes mais sofisticados, vencer grandes vãos ou integrar elementos visuais modernos, a viga invertida é um recurso que tem se consolidado como tendência nas obras brasileiras — desde que aplicada com técnica e responsabilidade.

Fonte: OBRAMAX
